Endanschlag für Laufschienen von Schiebetoren Dieser Endanschlag dient als zuverlässiger Stopper für Schiebetoranlagen. Er wird am Ende der Laufschiene montiert und verhindert, dass das Tor aus der Führung läuft. Gefertigt aus robustem Stahl und mit einer verzinkten Oberfläche versehen, bietet der Anschlag einen grundlegenden Korrosionsschutz und ist für den Einsatz im Außenbereich geeignet. Produktdetails und technische Daten Der Endanschlag ist speziell für die Montage an bestimmten Laufprofilen konzipiert. Die Befestigung erfolgt durch Verschrauben, was eine sichere und feste Positionierung gewährleistet. Produkttyp: Endanschlag für Laufschiene Material: Stahl Oberfläche: verzinkt Passend für Laufprofil: 94 x 85 mm Abmessung A: 94 mm Abmessung B: 85 mm Abmessung e: 40 mm Abmessung H: 87 mm Gewicht: 0,28 kg Anwendung und Montage Der Haupteinsatzbereich dieses Bauteils liegt im Torbau, insbesondere bei freitragenden Schiebetoren. Der Anschlag wird am Ende des Laufprofils positioniert und fest verschraubt, um als Endbegrenzung für die Laufrollen des Tores zu fungieren. Die einfache Klemmmontage ermöglicht eine schnelle und unkomplizierte Installation ohne Schweißarbeiten.

Führungsrolle für Schiebetore Diese Führungsrolle dient der oberen Führung von freitragenden Schiebetoren und Hoftoren. Sie wird fest an einem Pfosten oder am Mauerwerk montiert und sorgt dafür, dass das Torblatt sicher in der Spur bleibt. Die Konstruktion aus verzinktem Stahl gewährleistet eine hohe Stabilität und Langlebigkeit. Die integrierte Rolle ermöglicht einen ruhigen und reibungsarmen Lauf des Tores. Technische Details Produkttyp: Führungsrolle / Obere Torführung Material: Stahl Oberfläche: verzinkt Passend für Profil (A x B): 94 x 85 mm Gesamtlänge (L): 143 mm Gesamthöhe (H): 96 mm Innenmaß (C): 66 mm Rollenmaterial: Nylon (gemäß Artikelnummer) Einsatzbereiche Die Führungsrolle ist für den Einsatz bei Schiebetoranlagen im privaten und gewerblichen Bereich konzipiert. Sie ist ein wesentliches Bauteil zur Gewährleistung der Funktionssicherheit und Stabilität des Tores. Die verzinkte Oberfläche bietet einen guten Korrosionsschutz und eignet sich für den Außeneinsatz.

Laufschiene für Schiebetore aus verzinktem Stahl Diese Laufschiene in Omega-Form ist eine wesentliche Komponente für die Konstruktion und Montage von freitragenden Schiebetoren und Industrietoren. Gefertigt aus robustem Stahl und mit einer verzinkten Oberfläche versehen, bietet das Profil einen zuverlässigen Schutz vor Witterungseinflüssen und Korrosion. Die präzise Formgebung gewährleistet eine stabile und leichtgängige Führung der entsprechenden Laufrollen und trägt somit zur Langlebigkeit und Funktionssicherheit der gesamten Toranlage bei. Technische Details der Führungsschiene Die Schiene ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und zeichnet sich durch ihre massiven Abmessungen aus. Die genauen Spezifikationen sind entscheidend für die Kompatibilität mit dem Torsystem und den Laufwagen. Produkttyp: Laufschiene / Führungsschiene Material: Stahl Oberfläche: verzinkt Profilform: Omega-Profil Breite (a): 94 mm Höhe (b): 85 mm Materialstärke (t): 5 mm Innere Laufbreite (s): 33 mm Länge (L): 3000 mm Anwendung und Montage Die Omega-Laufschiene wird in der Regel auf einem vorbereiteten Betonfundament montiert. Die Befestigung kann durch Verschrauben oder Anschweißen erfolgen, je nach den spezifischen Anforderungen der Konstruktion. Sie dient als untere Führung für die Laufrollen des Schiebetors und muss exakt ausgerichtet werden, um einen reibungslosen Betrieb sicherzustellen. Dieses Bauteil eignet sich sowohl für Neukonstruktionen als auch für die Reparatur oder Modernisierung bestehender Toranlagen im gewerblichen und privaten Bereich.

Bodenführung-Set für Schiebetore Dieses Bodenführung-Set der ECO-Linie ist eine funktionale Komponente für die untere Führung von freitragenden Schiebetoren. Es gewährleistet einen präzisen und stabilen Lauf des Torflügels und verhindert seitliches Pendeln. Die Konstruktion aus verzinktem Stahl bietet einen grundlegenden Korrosionsschutz und ist für den Einsatz im Außenbereich konzipiert. Produktdetails und technische Daten Das Set ist speziell für die Verwendung mit Laufschienenprofilen der entsprechenden Abmessung ausgelegt. Alle Komponenten sind aufeinander abgestimmt, um eine reibungslose Funktion zu sichern. Produkttyp: Bodenführung-Set Ausführung: ECO Material: Stahl Oberfläche: verzinkt Passend für Profil: 94 x 85 mm Gewicht: 25,2457 kg Anwendung und Montage Die Bodenführung wird fest am Fundament montiert und führt das untere Laufschienenprofil des Schiebetors. Die genaue Montage richtet sich nach den baulichen Gegebenheiten und der Torkonstruktion. Das Set enthält die notwendigen Führungselemente für eine komplette Installation an einem Torpfeiler. Die verzinkte Oberfläche schützt die Bauteile vor Witterungseinflüssen.

Laufschiene für freitragende Schiebetore Dieses Führungsprofil aus verzinktem Stahl ist die Basis für eine stabile und langlebige untere Führung von freitragenden Schiebetoren. Es wird direkt am Torrahmen montiert und nimmt die Laufrollen auf, die das Gewicht des Tores tragen und für eine leichtgängige Bewegung sorgen. Durch die präzise Fertigung und die robuste Materialstärke ist die Laufschiene für den dauerhaften Einsatz im Außenbereich ausgelegt. Technische Details Produkttyp: Laufschiene / Führungsprofil Material: Stahl Oberfläche: verzinkt Profilbreite (a): 94 mm Profilhöhe (b): 85 mm Materialstärke (t): 5 mm Schlitzbreite (s): 33 mm Länge (L): 6000 mm Gewicht: 66,13 kg Anwendung und Montage Die Laufschiene ist speziell für den Einsatz bei freitragenden Schiebetorkonstruktionen konzipiert. Sie wird als unteres Führungselement am Torrahmen befestigt. Die Montage kann je nach Anforderung durch Anschweißen oder Anschrauben erfolgen. Die verzinkte Oberfläche bietet einen zuverlässigen Korrosionsschutz und macht das Bauteil witterungsbeständig.

Auflaufschuh für freitragende Schiebetore Dieser Auflaufschuh dient als unterer Endanschlag für freitragende Schiebetoranlagen. Er sorgt für ein sicheres und definiertes Stoppen des Torflügels in der Endposition. Die Konstruktion aus massivem, verzinktem Stahl gewährleistet eine hohe Stabilität und Langlebigkeit. Durch die spezielle Formgebung ist der Auflaufschuh für zwei unterschiedliche C-Profilgrößen geeignet und bietet somit eine flexible Einsatzmöglichkeit. Technische Details Produkttyp: Auflaufschuh / Unterauflageschuh Material: Stahl Oberfläche: galvanisch verzinkt Kompatibilität: für C-Profile 94 x 85 mm und 90 x 95 mm Abmessung A: 170 mm Abmessung B: 108 mm Abmessung H: 108 mm Abmessung h: 65 mm Abmessung s: 50 mm Gewicht: 1,44 kg Anwendung und Montage Der Auflaufschuh wird am Ende des Torwegs fest am Boden oder an einem Pfosten montiert. Der Torflügel fährt mit seinem C-Profil in den Schuh ein und wird durch den integrierten Puffer sanft gestoppt. Die Befestigung erfolgt durch Verschrauben über die vorgesehenen Langlöcher, was eine präzise Justierung ermöglicht. Befestigungsmaterial ist nicht im Lieferumfang enthalten.

Robuster Laufwagen für freitragende Schiebetore Dieser 8-rädrige Laufwagen ist eine wesentliche Komponente für die Konstruktion und den reibungslosen Betrieb von schweren, freitragenden Schiebetoren. Gefertigt aus massivem Stahl und mit einer verzinkten Oberfläche versehen, bietet dieser Rollenbock eine hohe Tragfähigkeit und zuverlässigen Schutz vor Korrosion. Die Konstruktion mit acht Rollen sorgt für eine optimale Verteilung des Torgewichts und ermöglicht ein leichtgängiges und stabiles Öffnen und Schließen des Tores. Technische Details im Überblick Produkttyp: Laufwagen, 8-rädrig Material: Stahl Oberfläche: Verzinkt Passend für Laufprofil: 94 x 85 mm Abmessung A: 298 mm Abmessung B: 72 mm Abmessung C: 300 mm Abmessung D: 125 mm Abmessung E: 100 mm Abmessung F: 18 mm Abmessung G: 150 mm Abmessung v: 170 mm Abmessung d2: 68 mm Gewicht: 11,04 kg Anwendung und Montage Der Laufwagen ist speziell für die Verwendung mit C-Laufprofilen der Größe 94 x 85 mm konzipiert. Er wird als tragendes Element auf einem stabilen Betonfundament montiert und nimmt das Gewicht des Tores auf. Durch die präzise Fertigung ist eine hohe Passgenauigkeit und eine lange Lebensdauer der gesamten Toranlage gewährleistet. Dieses Bauteil eignet sich für den Einsatz im privaten, gewerblichen und industriellen Bereich.

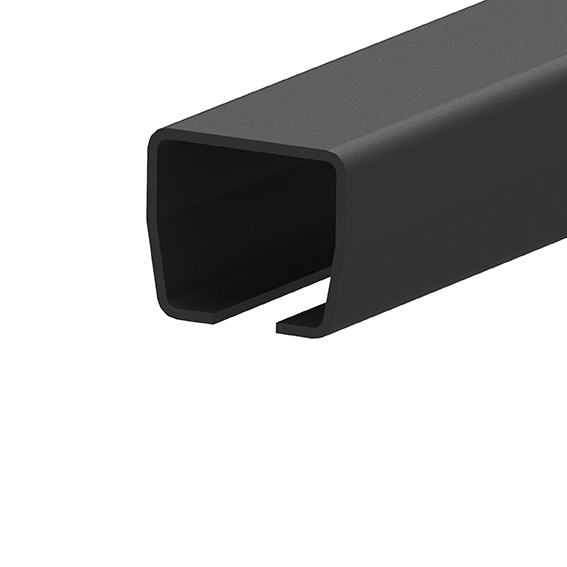

Laufschiene für Schiebetore aus Stahl Diese Laufschiene in Omega-Form ist eine stabile Basis für den Bau von freitragenden Schiebetoren. Gefertigt aus rohem Stahl, bietet das Profil eine hohe Belastbarkeit und Langlebigkeit. Die unbehandelte Oberfläche ermöglicht eine individuelle Endbeschichtung durch Verzinken oder Lackieren, um einen optimalen Korrosionsschutz zu gewährleisten. Technische Details im Überblick Produkttyp: Laufschiene / Führungsschiene Profilform: Omega-Profil Material: Stahl Oberfläche: roh, unbehandelt Profilhöhe (a): 94 mm Profilbreite (b): 85 mm Materialstärke (t): 5 mm Innenmaß (s): 33 mm Länge (L): 6000 mm Gewicht: 65,6517 kg Einsatz und Montage Die Führungsschiene wird üblicherweise an der Unterkante des Torflügels verschweißt und dient als Führung für die entsprechenden Laufrollen des Schiebetorsystems. Durch die präzise Fertigung wird ein ruhiger und sicherer Torlauf sichergestellt. Das Produkt eignet sich für den Einsatz im privaten, gewerblichen und industriellen Bereich.
