Einstellbares Torband Stahl verzinkt M20 mit Anschraubplatte 100 x 100 mm
Product information "Einstellbares Torband Stahl verzinkt M20 mit Anschraubplatte 100 x 100 mm"

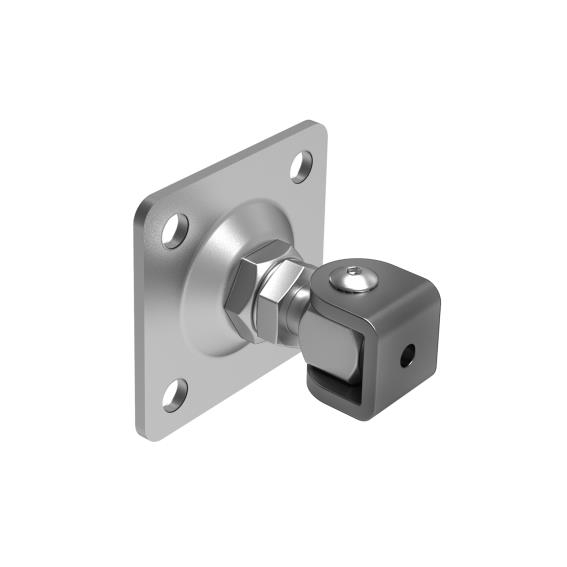

Einstellbares Torband aus verzinktem Stahl
Dieses einstellbare Torband ist eine robuste Lösung für die Befestigung von Torflügeln an Pfosten oder Mauerwerk. Es besteht aus Stahl mit einer verzinkten Oberfläche, die einen grundlegenden Korrosionsschutz bietet. Die Konstruktion ermöglicht eine nachträgliche Justierung des Tores, um einen optimalen Sitz und eine einwandfreie Funktion zu gewährleisten. Der U-Bügel ist zum Anschweißen an den Torrahmen vorgesehen, während die Platte am Pfosten verschraubt wird.
Technische Details
- Produkttyp: Einstellbares Torband
- Material: Stahl
- Oberfläche: galvanisch verzinkt
- Gewinde (M): M20

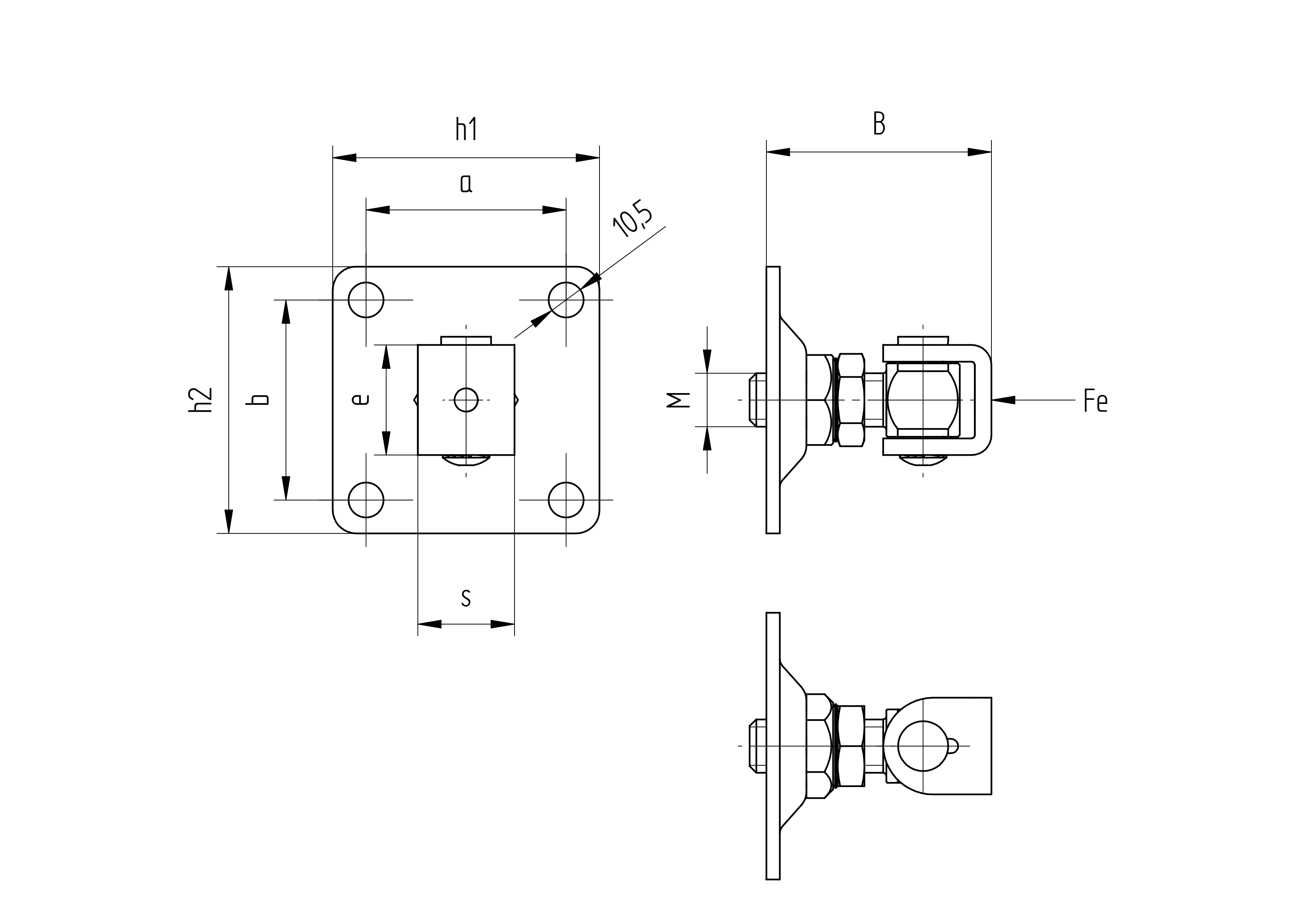

- Anschraubplatte (h1 x h2): 100 x 100 mm
- Maximales Torgewicht: 100 kg
- Einstellbereich (B): 69 - 90 mm
- Abstand (e): 43 mm
- Abstand (s): 30 mm
- Abstand (a): 74 mm
- Abstand (b): 74 mm
Anwendung und Montage
Das Torband eignet sich für den Einsatz an Dreh- und Schwenktoren im privaten und gewerblichen Bereich. Die Montage erfolgt durch Verschrauben der Grundplatte am Pfosten und Anschweißen des U-Bügels am Torrahmen. Die Teile, die zum Anschweißen vorgesehen sind, werden ohne Oberflächenbehandlung geliefert, um eine saubere Schweißnaht zu ermöglichen. Die Justierung des Torabstandes erfolgt unkompliziert über die Drehmutter des M20-Gewindes. Eine Kontermutter zur Sicherung der Einstellung ist im Lieferumfang enthalten.
| Gewinde : | M20 |
|---|
